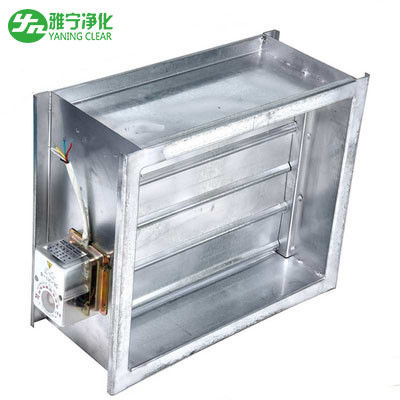

Verzinkte Stahl-Luftmengenregelklappe, Brandschutzklappe in Luftkanälen
1. Beschreibung der Luftmengenregelklappe
Das Ventil ist ein zentrales Klimaanlagen-Endstück für die Belüftung und Klimatisierung sowie die Luftreinigung von zivilen Bauingenieurwesen in einer Industrieanlage, das üblicherweise in Klima-, Lüftungsrohrsystemen verwendet wird, um den Luftstrom des Rohrs einzustellen, und kann auch zum Mischen von Frischluft und Umluftklimaanlagen verwendet werden.
| NR. |
NAME |
SPEZIFIKATION |
| 1 |
Flanschbreite |
Ventilseitenlänge (MM) |
Breite (MM) |
| A≤630 |
30 |
630
| 30 |
|
1500
| 30 |
|
| A>2500 |
30 |
| 2 |
Material |
Verwendung von hochwertigem verzinktem Stahl, Vernietung durch nicht-nietende Methode |
| |
|
|
| 4 |
Blattwelle |
Rundstahl |
| 5 |
Wellenhülse |
Messing |
| 6 |
Oberflächenkorrosionsschutz des Stahlventils |
Beizen, Phosphatieren und anschließendes Sprühen.
|
| 7 |
Temperatur-
Schmelzsicherung
|
280 Grad |
| 8 |
Klassifizierung des Steuermechanismus |
Manuelle Ein- und Ausschaltvorrichtung, Temperaturregelung, Luftregulierung, Ausgangssignal |
| 9 |
Mikroschalter |
Kontaktkapazität 380V 3A |
| 10 |
Anschluss |
Kontaktleistung 500V 3A |
| 11 |
Aktionsmethode |
Bei 280 Grad löst die Temperatursicherung aus, das Ventil schließt sich unter der Feder automatisch, manuell kann der Blattöffnungswinkel von 0-90 Grad eingestellt werden. |
| 12 |
Rückstellmethode |
Manuelle Rückstellung |
| 13 |
Luftleckage |
Unter Standardbedingungen, wenn der Differenzdruck 300 Pa beträgt, ist die Luftleckage geringer als die nationalen Standards. |
2. LuftstromregelventilEigenschaften:
1). Verwendung von verzinktem Stahl als Material, um eine gute Isolationsleistung, Feuer- und Korrosionsbeständigkeit zu gewährleisten.
2). Haltbarkeit, lange Lebensdauer.
3). Einfache Installation.
4). Der Flansch wird direkt vom Rahmen gebogen.
5). Die Ventilgröße und -farbe können nach Kundenwunsch angepasst werden.
6). Durch DC24V-Strom das Ventil schließen
3.Luftmengenregelventil Struktur:
(l) Das Luftmengenregelventil ist in vier Größen für die Blattbreite vereinheitlicht, die Blattform ist ein rautenförmiges Doppelblatt, und zwischen den Blättern werden weiche Überlappungen verwendet, so dass die Dichtigkeit gut ist.
(2) Der Rahmen des Luftstromregelventilkörpers ist kaltgewalzt mit 2 mm verzinktem Blech und dann mit Kohlendioxidgas geschweißt oder durch gewöhnliche Q235-Platte geschweißt; das Blatt ist kaltgewalzt mit 1 mm verzinktem Blech in Wellenform, zwei Teile synthetisches Punktschweißen, Einsatz-Vierkantwelle, oder 2 mm G235 Stahlblech kaltgeformt, Einzelteil-Stanz-Einsatz-Vierkantwelle oder Schweiß-Rundwelle.
(3) Das Regelventil ist in manuell und elektrisch unterteilt und wird je nach den verwendeten Materialien in vier Typen unterteilt: Eisenplatte, verzinkte Platte, Aluminiumlegierungsplatte und Edelstahlplatte. Die Ventilkonstruktion und -größe sind gleich.
4.LuftmengenregelventilAnwendung:
Gilt für Luftkanäle von Lüftungs- und Klimaanlagen, die Rauchschutz- und Brandschutzanforderungen haben, insbesondere geeignet für wichtige Gebäude, die nicht manuell zurückgesetzt werden können.
